آسیاب عمودی
آسیاب همزن عمودی برای آسیاب ریز با انرژی کارآمد
آسیاب عمودی چیست؟
آسیاب عمودی یک آسیاب همزن عمودی است که در دهه ۱۹۵۰ در ژاپن توسعه یافت.آسیاب عمودی یک آسیاب همزن عمودی است که در دهه ۱۹۵۰ در ژاپن توسعه یافت
این نوع آسیاب در معادن آهنی و غیر آهنی برای فرآیندهای سنگ زنی سنگ معدن، گوگردزدایی از گازهای دودکش، سنگ زنی سنگ آهک برای خنثی سازی و صنایع دیگری مانند زمینه های زیست محیطی در سراسر جهان، به دلیل قابلیت ظرفیت بالا و سنگ زنی ریز، استفاده می شود. این نوع آسیاب عمودی برای جایگزینی آسیاب های گلوله ای افقی معمولی و یا برای سنگ زنی خوب، پس از آسیاب درشت توسط آسیاب های گلوله ای، استفاده می شودسنگ زنی مرطوب و مداوم
بهره وری انرژی
توان عملیاتی بالا
در دسترس بودن بالا، حتی در کاربردهای ساینده
کاهش هزینه های عملیاتی
آسیاب همزن برای سنگ زنی مرطوب و خشک سنگ معدن و مواد معدنی
Nippon EIRICH
نیپون آیریش ژاپن، یک
آسیاب همزن عمودی، برای سنگ زنی مرطوب در محدوده ظرافت ۴۵میکرومتر تا ۱۵۰ میکرومتر
عرضه می کند. این آسیاب، نیاز به فضای بسیار کوچکتر و سطح مصرف انرژی ۳۰ تا ۴۰
درصد کمتر، در مقایسه با آسیاب های گلوله ای معمولی را دارد. سیستم های حفاظتی
موثر در آسیاب، سایش را کاهش داده و هزینه های نگهداری را به حداقل می رساند. این ویژگیها
برای سنگ زنی مرطوب، سنگ معدن ساینده با توان عملیاتی بالا، دارای اهمیت است. زیرا
هزینه های عملیاتی را به طور قابل توجهی کاهش می دهد. کاربردهای آن عبارتند از تهیه
سنگ معدن، سنگ لیتیوم و سرباره، برای توان عملیاتی بالا و همچنین تهیه شیرآهک برای
گوگرد زدایی از گازهای دودکشویژگی ها و مزایا
اندازه مواد ورودی تا ۱۰ میلی متر
محدوده اندازه آسیاب استاندارد از ۰.۴ کیلو وات تا ۱۱۲۰ کیلووات
توان عملیاتی تا ۶۵ تن در ساعت، سنگ زنی مداوم و با حجم زیاد

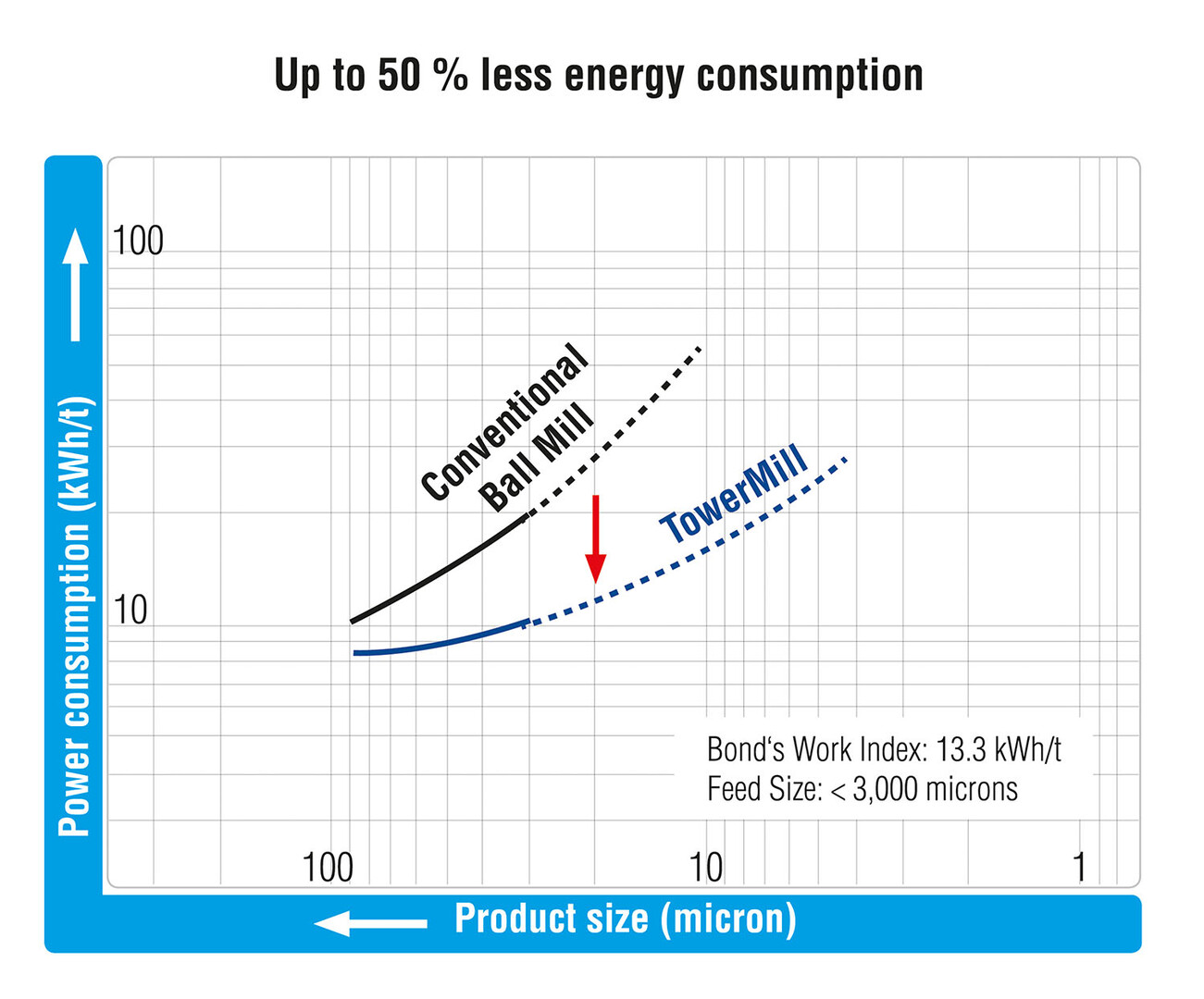

صرفه جویی در انرژی به دلیل سنگ زنی بسیار موثر
سنگ زنی مداوم
سطح کمتر صدا و لرزش
صرفه جویی در فضا و مناسب برای مقاوم سازی
بدنه آسیاب بدون نیاز به نگهداری به دلیل مکانیزم پوشش منحصر به فرد
هزینه سایش کمتر
توان محصولات آسیاب عمودی آیریش، از ۱۰ اسب بخار تا ۱۵۰۰
اسب بخار و۷.۵ کیلووات تا ۱۱۲۰ کیلووات با توان خروجی از ۰.۵ تا ۴۰۰ تن در ساعت
است

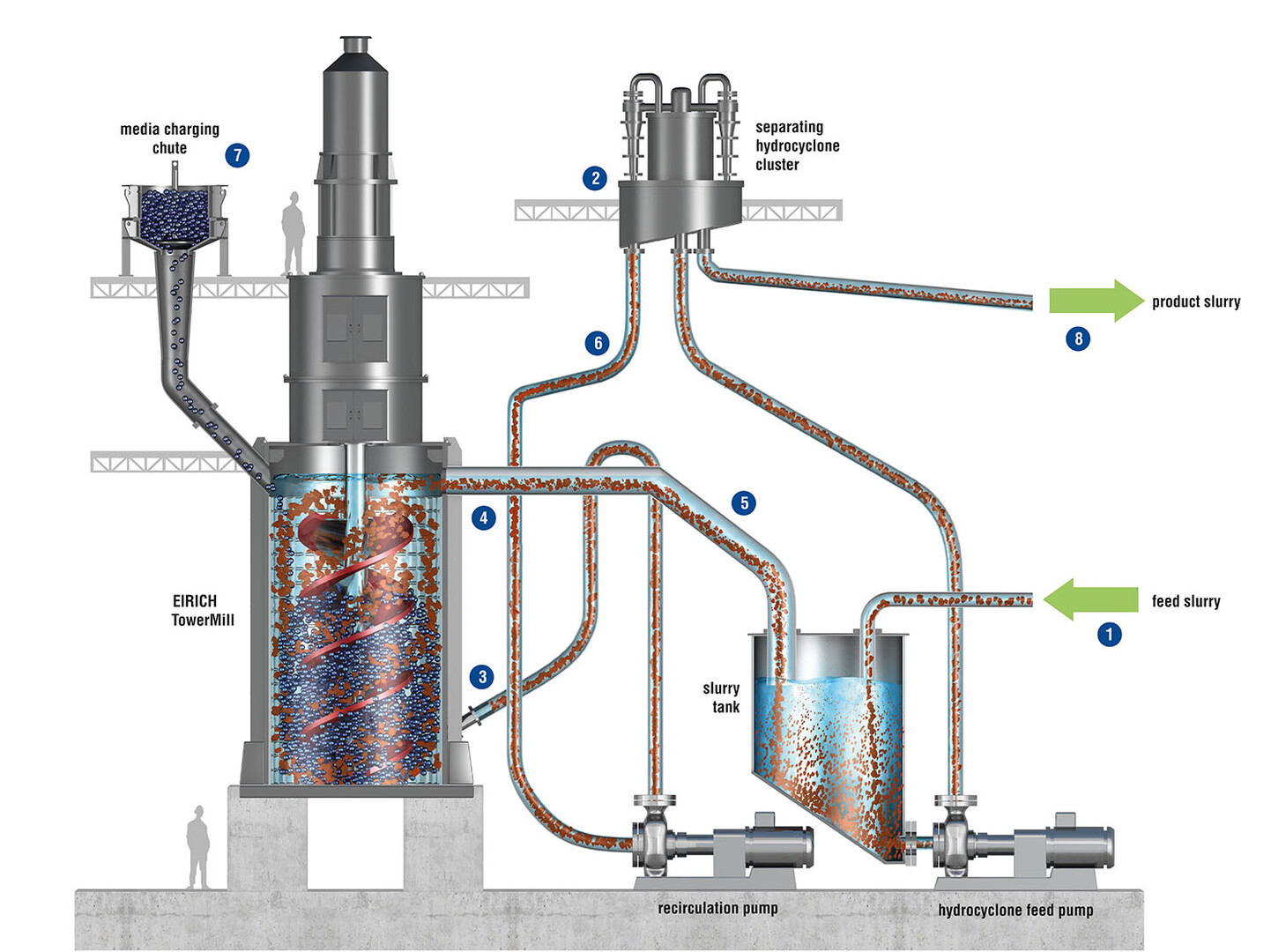

اصل و ساختار
آسیاب عمودی آیریش به طور کامل مواد را در داخل آسیاب با پیچ مجهز به پره های مارپیچ دوگانه، به هم می زند. با اثر ضربه و سایش، مواد در داخل آن، آسیاب می شوند
پیچ آسیاب با پره های مارپیچ دوبل در پوسته استوانه ای، که همان مجموعه پوسته آسیاب است، بصورت عمودی قرار گرفته و توسط دستگاه محرک که همان موتور اصلی محرک است، نصب شده در بالای آسیاب عمودی از طریق دستگاه مکانیکی کاهنده، می چرخد
آسیاب عمودی، مواد موجود در دوغاب را با حرکات ضربه ای و سایشی آسیاب میکند. بدنه آسیاب از فولاد و سطح داخلی آن از روکش لاستیکی برای مقاومت در برابر خوردگی ساخته شده است. برای مقاومت در برابر سایش، پره های مارپیچ دوبل پیچ، مجهز به آسترهای قابل تعویض و سطح داخلی بدنه آسیاب مجهز به آسترهایی است که امکان تشکیل لایه ای از مواد، را فراهم می کند
کاربردها
سنگ آهک
گوگردزدایی از گازهای دودکش FGDدوغاب
آهک سریع
سنگ آهن
اکسید آهن
سنگ معدن مس
کنسانتره مس
سنگ معدن سرب و روی
سنگ معدن روی
شن و ماسه زیرکون
سرباره نیکل
خاکستر
هیدروکسید منیزیم
پروژه های رفرنس
Western Australia
Material : Magnetite ore regrind
Feed size : F80 = 55 micron
Product size : P80 = 35 micron
Capacity : 1155 ton/hr per 3 mills
TowerMill type : ETM-1500, 5 units
Delivery : March, 2010
Local management & after-sales service : Joest Australia, West Australia
Feed size : F80 = 55 micron
Product size : P80 = 35 micron
Capacity : 1155 ton/hr per 3 mills
TowerMill type : ETM-1500, 5 units
Delivery : March, 2010
Local management & after-sales service : Joest Australia, West Australia
Middle East
Material : Magnetite ore regrind
Feed size : F80 = 80 micron
Product size : P80 = 38 micron
Capacity : 130 ton/hr per mill
TowerMill type : ETM-1500, 5 units
Delivery : March, 2009
Local management & after-sales service : Maschinenfabrik Gustav Eirich, Germany
Feed size : F80 = 80 micron
Product size : P80 = 38 micron
Capacity : 130 ton/hr per mill
TowerMill type : ETM-1500, 5 units
Delivery : March, 2009
Local management & after-sales service : Maschinenfabrik Gustav Eirich, Germany
Yunnan Province, China
Material : Fine grinding of Iron ore
Feed size : F62 = 75 micron
Product size : P75 = 44 micron
Capacity : 400 ton/hr per 3 mills
TowerMill type : ETM-1500, 3units
Delivery : July, 2011
Local management & after-sales service : Eirich Group China, China
Feed size : F62 = 75 micron
Product size : P75 = 44 micron
Capacity : 400 ton/hr per 3 mills
TowerMill type : ETM-1500, 3units
Delivery : July, 2011
Local management & after-sales service : Eirich Group China, China
Yunnan Province, China
Material : Fine grinding Iron
ore
Feed size : F60 = 75 micron
Product size : P90 = 44 micron
Capacity : 440 ton/hr per 3 mills
TowerMill type : ETM-1500, 3 units
Delivery : March, 2013
Local management & after-sales service : Eirich Group China, China
Feed size : F60 = 75 micron
Product size : P90 = 44 micron
Capacity : 440 ton/hr per 3 mills
TowerMill type : ETM-1500, 3 units
Delivery : March, 2013
Local management & after-sales service : Eirich Group China, China
Shandong Province, China
Material : Gold ore regrind
Feed size : F80 = 130 micron
Product size : P80 = 15 micron
Capacity : 63 ton/hr per mill
TowerMill type : ETM-1250, 1 unit
Delivery : February, 2011
Local management & after-sales service : Eirich Group China, China
Feed size : F80 = 130 micron
Product size : P80 = 15 micron
Capacity : 63 ton/hr per mill
TowerMill type : ETM-1250, 1 unit
Delivery : February, 2011
Local management & after-sales service : Eirich Group China, China
Chile
Material : Copper ore regrind
Feed size : F80 = 170 micron
Product size : P80 = 43 micron
Capacity : 48 ton/hr per mill
TowerMill type : ETM-700, 1 unit
Delivery : March, 1994
Local management & after-sales service : Maschinenfabrik Gustav Eirich, Germany
*Remarks : 95% availablility, 20 years operation
Feed size : F80 = 170 micron
Product size : P80 = 43 micron
Capacity : 48 ton/hr per mill
TowerMill type : ETM-700, 1 unit
Delivery : March, 1994
Local management & after-sales service : Maschinenfabrik Gustav Eirich, Germany
*Remarks : 95% availablility, 20 years operation
Czech Republic, F.G.D. Project
Material : Limestone grinding
Feed size : F80 = 1,900 micron
Product size : P80 = 55 micron
Capacity : 65 ton/hr per mill
TowerMill type : ETM-1500, 2 units
Delivery : 1997
Local management & after-sales service : Maschinenfabrik Gustav Eirich, Germany
*Remarks : Over 15 years operation
Feed size : F80 = 1,900 micron
Product size : P80 = 55 micron
Capacity : 65 ton/hr per mill
TowerMill type : ETM-1500, 2 units
Delivery : 1997
Local management & after-sales service : Maschinenfabrik Gustav Eirich, Germany
*Remarks : Over 15 years operation
Shanghai, China, F.G.D.
Project
Material : Limestone grinding
Feed size : F100 = 3,000 micron
Product size : P90 = 44 micron
Capacity : 5 ton/hr per mill
TowerMill type : ETM-100, Total 4 units
Delivery : 2005, 2007, 2011
Local management & after-sales service : Eirich Group China, China
Feed size : F100 = 3,000 micron
Product size : P90 = 44 micron
Capacity : 5 ton/hr per mill
TowerMill type : ETM-100, Total 4 units
Delivery : 2005, 2007, 2011
Local management & after-sales service : Eirich Group China, China
